Как обеспечить долгосрочную надежность разъема типа винта на печатной плате в динамической среде?

В сфере электроники, обеспечение долгосрочной надежности винтовых разъемов типа на печатных платах (ПХБ) в динамической среде является критической задачей. Будучи поставщиком разъемов типа винта для печатных плат, я воочию наблюдал за важности этого вопроса и получил ценную информацию о стратегиях, которые можно использовать для его решения.

Понимание динамической среды

Динамическая среда характеризуется различными факторами, такими как вибрация, колебания температуры, влажность и механическое напряжение. Эти факторы могут оказать существенное влияние на производительность и надежность разъемов типа винта на ПХБ.

Вибрация является одной из наиболее распространенных проблем в динамичной среде. Непрерывная вибрация может привести к тому, что винты в разъеме со временем ослаблять. Это ослабление может привести к повышению электрического сопротивления, что, в свою очередь, может привести к перегреву, потере сигнала и даже к полному отказу соединения. Например, в автомобильных приложениях, где транспортные средства постоянно находятся в движении, вибрация от двигателя и дороги может представлять серьезную угрозу для надежности разъемов PCB.

Температурные колебания также играют решающую роль. Различные материалы, используемые в разъеме и печатной плате, имеют разные коэффициенты термического расширения. Когда температура меняется, эти материалы расширяются и сокращаются с разными ставками. Это может создать механическое напряжение на подключении винта, что может привести к тому, что оно ослабить или даже сломать. В промышленных условиях, где оборудование может подвергаться воздействию экстремальных температур во время работы, эта проблема становится еще более выраженной.

Влажность может вызвать коррозию металлических компонентов в разъеме типа винта. Коррозия может повысить электрическую сопротивление и ослабить механическую прочность соединения. В морских или наружных приложениях, где разъем подвергается воздействию высокого уровня влаги, предотвращение коррозии имеет первостепенное значение.

Соображения дизайна для долгого срока надежности

Выбор материала

Выбор материалов для разъема типа винта является фундаментальным для его долгосрочной надежности. Для контактных частей следует использовать высокие качественные металлы с хорошей электрической проводимостью и коррозионной стойкостью, такие как медные сплавы или нержавеющая сталь. Для корпуса разъема материалы с высокой механической прочностью и хорошей устойчивостью к факторам окружающей среды, такие как пластмассы с высоким уровнем или стекловолокно - усиленные полимеры, предпочтительнее.

Например, использование медного сплава с высоким процентом меди может обеспечить низкое электрическое сопротивление, что важно для эффективной передачи сигнала. В то же время, стальной винт из нержавеющей стали может противостоять коррозии во влажных средах, сохраняя целостность соединения.

Дизайн потока

Конструкция резьбы винта является еще одним критическим аспектом. Хорошо спроектированная поток может обеспечить прочное и стабильное соединение. Передач, глубина и профиль потока должны быть тщательно выбраны для обеспечения надлежащего взаимодействия с сопряженной частью на печатной плате. Прекрасная - поднятая нить может обеспечить лучшую устойчивость к вибрации по сравнению с грубым - разбитым, так как она обеспечивает больше контактных точек и более жесткую посадку.

Блокирующие механизмы

Чтобы предотвратить ослабление винтов из -за вибрации, в конструкцию можно включить механизмы блокировки. Существует несколько типов блокирующих механизмов, таких как нейлоновые гайки, заблокированные гайки, зубчатые шайбы или резьбу - блокирующие клей.

Нейлон - вставка гайки блокировки имеет нейлоновое кольцо внутри гайки, которое создает трение на нити винта, что предотвращает их поворот. С другой стороны, зазубренные шайбы копаются в поверхность разъема и печатную плату, обеспечивая дополнительное сопротивление движению. Резьба - блокировка клея может быть применена к резькам винта перед сборкой. Как только клей лечит, он образует прочную связь, которая удерживает винт на месте.

Лучшие практики сборки и установки

Управление крутящим моментом

Правильный контроль крутящего момента во время процесса сборки имеет решающее значение для обеспечения надежного соединения. Сверху - затяжение винта может повредить резьбу или печатную плату, в то время как под -затяжение может привести к свободному соединению. Крутящий ключ должен использоваться для применения правильного количества крутящего момента, как указано производителем.

Например, если рекомендуемый крутящий момент для конкретного разъема типа винта составляет 2 нм, используя крутящий ключ для применения ровно 2 нм крутящего момента, гарантирует, что соединение не слишком плотное и не слишком свободное. Это помогает поддерживать целостность связи и предотвращает преждевременные сбои.

Уборка и подготовка

Перед установкой разъема типа винта на печатной плате как разъем, так и печатная плата должны быть тщательно очищены. Любая грязь, мусор или окисление на контактных поверхностях могут повысить электрическую сопротивление и повлиять на производительность соединения. Чистая и сухая среда должна поддерживаться в ходе процесса установки, чтобы предотвратить загрязнение.

Выравнивание

Правильное выравнивание разъема с печатной платой имеет важное значение. Размещение может вызвать неравномерное нагрузку на винты и точки контакта, что приведет к преждевременному износу и отказам. Специальные инструменты выравнивания или руководства могут быть использованы для обеспечения правильности разъема на печатной плате перед затяжкой винтов.

Тестирование и обеспечение качества

Вибрационное тестирование

Вибрационное тестирование является важной частью процесса обеспечения качества. Разъем должен быть подвергнут моделируемым условиям вибрации, аналогичными тем, которые он столкнется в фактическом применении. Следив за электрическими характеристиками и механической целостностью соединения во время теста, любые потенциальные проблемы могут быть выявлены на ранней стадии.

Например, разъем может быть установлен на таблице вибрации и вибрирован на разных частотах и амплитудах в течение определенного периода. Измерения электрического сопротивления можно непрерывно проходить во время теста, чтобы обнаружить любые изменения, которые могут указывать на ослабление соединения.

Тестирование температуры

Тестирование на циклу температуры помогает оценить производительность разъема в различных температурных условиях. Разъем помещается в камеру с контролируемой температурой и подвергается повторным циклам нагрева и охлаждения. Этот тест может выявить любые проблемы, связанные с тепловым расширением и сокращением, такими как растрескивание или ослабление соединения.

Тестирование соляного распыления

Для разъемов, которые будут использоваться в коррозийных средах, необходимо тестирование солевого распыления. Разъем подвергается воздействию солевого тумана в контролируемой камере в течение определенного периода. После теста разъем проверяется на признаки коррозии. Этот тест помогает гарантировать, что разъем обладает достаточной коррозионной стойкостью.

Техническое обслуживание и мониторинг

Даже при надлежащей конструкции, сборке и тестировании, регулярное обслуживание и мониторинг все еще необходимы для обеспечения долгосрочной надежности разъема типа винта на печатной плате.

Периодические проверки должны быть проведены для проверки любых признаков износа, коррозии или ослабления. При необходимости затягивание винтов и очистка контактных поверхностей может помочь сохранить производительность соединения.

В некоторых случаях могут быть установлены системы мониторинга для постоянного мониторинга электрических характеристик разъема. Например, датчик может быть использован для обнаружения изменений в электрическом сопротивлении, что может указывать на потенциальную проблему с соединением.

Заключение

Обеспечение долгосрочной достоверности разъема типа винта на печатной плате в динамической среде является сложной, но достижимой целью. Рассматривая проектные коэффициенты, такие как выбор материалов, проектирование потока и механизмы блокировки, следуя передовым методам сборки и установки, проведение тщательного тестирования и обеспечения качества, а также внедрение надлежащего обслуживания и мониторинга, мы можем значительно повысить надежность этих разъемов.

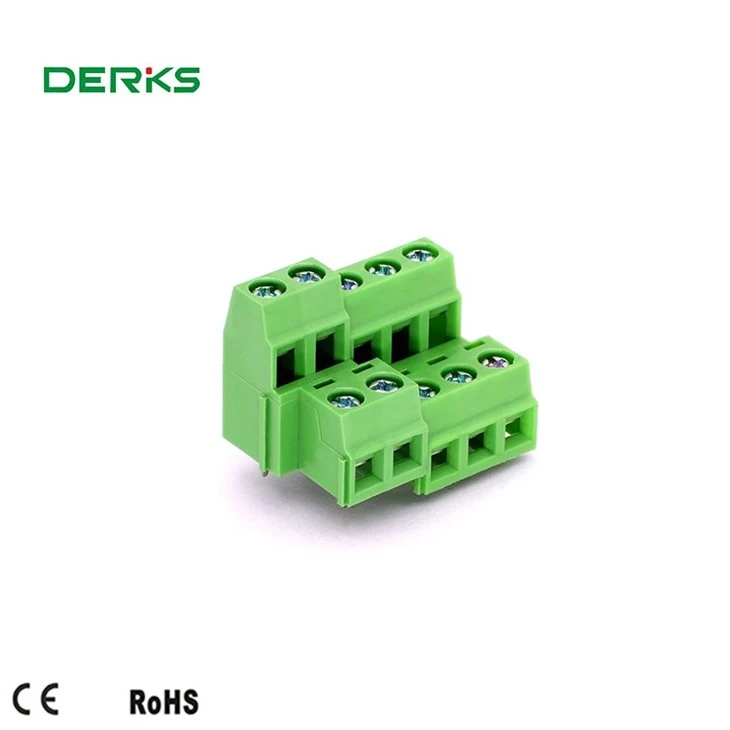

Как поставщикПевочная терминальная блока, мы стремимся обеспечить высококачественные продукты, которые соответствуют самым высоким стандартам надежности. НашБлок терминала без винтов печатной платы для разъемаиПевочная терминальная блокаразработаны и изготовлены с учетом этих принципов.

Если вы ищете надежные разъемы типа винта для ваших приложений печатной платы, мы приглашаем вас связаться с нами для закупок и дальнейших обсуждений. Мы готовы работать с вами, чтобы найти лучшие решения для ваших конкретных потребностей.

Ссылки

1. «Руководство по электрическому разъему», второе издание, под редакцией Арнольда Э. Брейнана.
2. «Инжиниринг надежности и управление», Кай - Тинг Чиен.
3. «Справочник по проектированию, изготовлению и сборке печатной платы», Clyde F. Coombs Jr.
